簡介

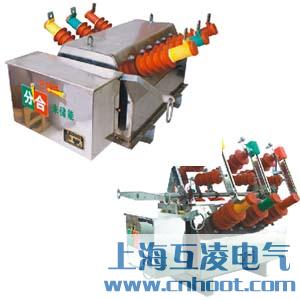

ZW6-12G系列戶外高壓真空斷路器一隔離開關組合電器，是由ZW6-12系列戶外高壓真空斷路器與隔離開關組合而成，除具備ZW6-12系列戶外高壓真 空斷路器的功能外，該組合電器有明顯可見斷口，加裝可靠的機械聯鎖，具有防誤操作功能；ZW6-12系列高壓真空斷路器適用于12KV及以下交流50Hz的三相電力系統。主要用于農網和域網作為分、合負荷電流，過載電流及短路電流之用，更適用于頻繁操作的場所，還可以作為城市市區12KV級電網的分段開關。斷路器配用CT23彈簧操作機構，可實現電動儲能、電動分合閘，也可手動儲能和手動分合閘。

根據用戶需要，斷路器可內裝50+1250/5的電流互感器，內置干式電壓互感器，加裝一次熔斷器保護，實現自具環網操作電源，也為配電各種重合器或遠動終端提供操作電源配套合適的控制系統，可作為重合器或分段器，是城鄉電網無油化改造的首先產品。

使用條件

1).海拔高度：不大于2000米。

2).周圍空氣溫度：上限+40℃，下限-40℃。

3).相對溫度：日平均不大于95%，月平均不大于90%。

4).地震烈度：不超過8度。

5).污穢等級：Ⅳ級。

6).風壓：不超過700Pa（相當于風速34m/s）。

型號及其含義

技術參數表

外形及安裝尺寸
