概述

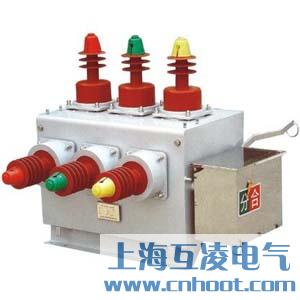

ZW12-12型戶外高壓真空斷路器，主要用于10KV架空線路作為出線、分段及用戶分界開關使用，斷路器由開關本體及WDZK智能控制裝置兩部分組成。在環網供電線路中斷路器作為分界開關使用，應配置雙側PT（一只可置開關本體）。選擇WD·ZK-2型控制裝置可分別檢測兩側電壓，實現故障自動隔離及網絡重構功能。在環網供電或單向射線狀供電線路中，榮基斷路器作為出線開關時，配進線側PT（可內置PT），選擇WD·ZK-3型控制裝置，可作為出線保護開關或重合器使用。斷路器本體也可內置專用零序電流互感器，增加零序接地保護和報警功能，在單向射狀供電方式中作為分段開關，分支開關或用戶分界開關使用時，可選擇內置單PT或內置單側雙PT自己擇WD·ZK-3型控制裝置，可實現故障自動隔離與故障定位功能。

產品特點

1.采用永磁機構，該機構體積小，重量輕，結構簡單，運動部件少，可靠性高。

2.可根據使用場合不同靈活配置開關本體和控制器，實現各種不同保護要求。

3.裝置可實現手控，電控，紅外控，遙控等多種控制手段，并可開通GPRS無線通訊進行遠方監控。

4.開關本體可內置PT，PT各相均有保險，安裝方便，運行安全可靠。

5.開關本體可內置零序電流互感器，實現接地故障保護和報警功能。

真空斷路器主要包含三大部分：真空滅弧室、電磁或彈簧操動機構、支架及其他部件。

其他常用型號：

ZW12-12/630-20、ZW12-12/630-25、ZW12-12/630-16

ZW12-12/1250-20、ZW12-12/1250-25、ZW12-12/1250-16

主要技術參數

外形及安裝尺寸
