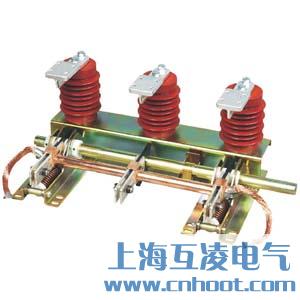

JN15-12/31.5接地開關概述

JNl5-12/31.5型系列戶內高壓接地開關(以下簡稱接地開關)是我公司根據市場需要設計開發的新型接地開關，適用于戶內3～12kV三相交流50(60)Hz的電力系統內和各型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接地用。

該接地開關結構簡單緊湊，重量輕，操作靈活，安裝方便，動熱穩定性好，是JN4—10型接地開關的理想換代產品。

使用環境條件

1、周圍空氣溫度：上限+40度，下限-30度；

2、海拔高度：不超過1000米；

3、濕度條件：日相對濕度平均值不超過95%；

4、月相對濕度平均值不超過90%；

5、地震烈度：不超過8度；

6、污穢等級：Ⅱ級。

JN15-12/31.5接地開關主要結構

接地開關有支架、接地刀裝配、靜觸頭、傳感器、軸、拐臂、壓簧、導電套管、軟連接組成。注：支架由薄鋼板彎曲后焊接成部件，其余均為組裝式零部件。

工作原理

當操作操動機構使接地開關合閘時，作為力矩使主軸克服阻力矩，帶動拐臂沿合閘方向轉動，并使接地刀上的操縱桿通過壓簧死點，壓簧釋放能量，使接地開關快速合閘，在合閘位置。接地刀組件上的接地刀通過碟形彈簧和靜觸頭的凸緣部（刀口）牢固可靠地接觸。

分閘操作時，作用力矩使主軸克服主力矩及彈簧力，帶動拐臂沿分閘方向轉動，并使接地刀壓簧通過死點，壓簧儲能結束，以備下次合閘。

接地開關和合閘速度與人的操作速度無關。

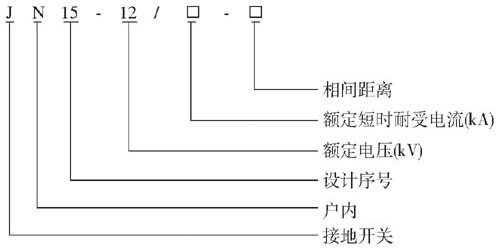

型號及其含義

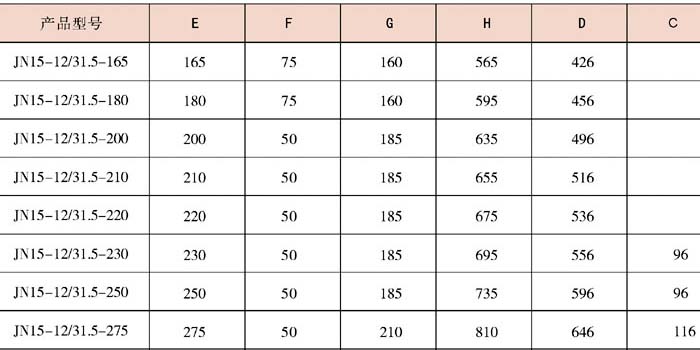

各種型號

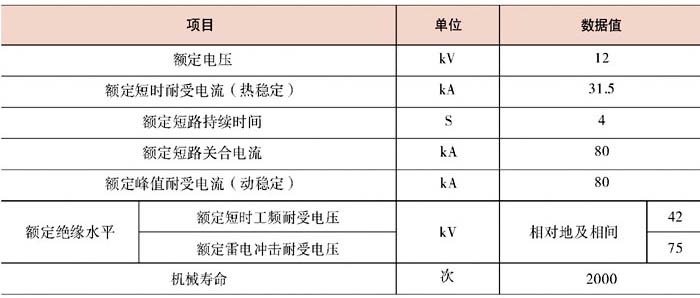

主要技術參數表

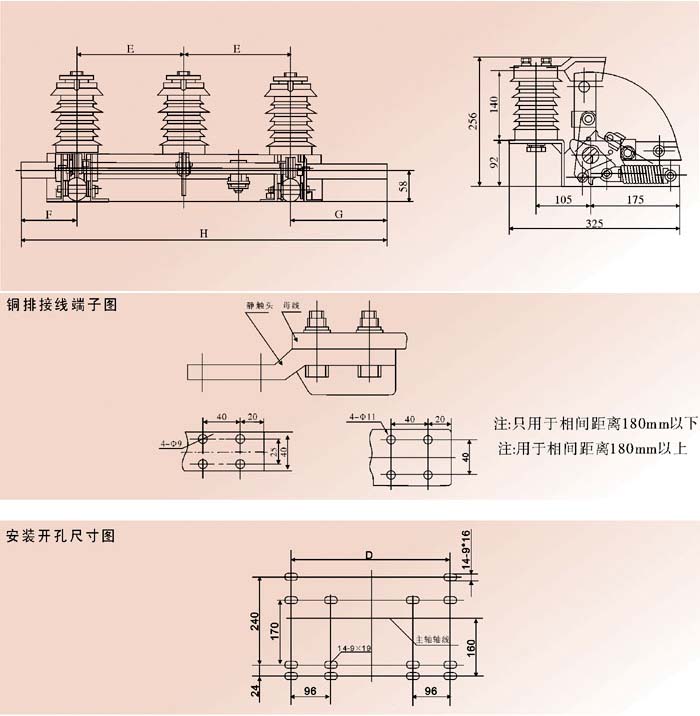

外形及安裝尺寸
