GW9-20/630A隔離開關

產品名稱：GW9-20/630A隔離開關
型號：GW9-20-630A
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

GW9-20/630A戶外高壓隔離開關適用于交流50Hz，額定工作電壓24KV的電力系統中，用以切斷和閉合無負載有電壓的單相或三相電路。

結構特征

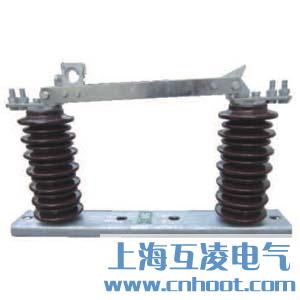

GW9-20隔離開關由底座、支柱絕緣子、導電部分、保險鉤等部分組成，采用閘刀式結構分合閘達到電切斷和閉合線路。每相閘刀由兩片導電刀片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關所需要的接觸壓力。開關分合閘時用絕緣鉤棒操作，便可進行分合閘運動.閘刀有自鎖裝置。

動作原理

1、隔離開關分合時用絕緣鉤棒操作，絕緣鉤棒扣住隔離開關機構，拉動鎖鉤向分閘方向，解開自鎖裝置后帶動與之相連的導電板旋轉實現分閘動作，合閘時由絕緣鉤棒頂住隔離開關鎖鉤帶動轉軸旋轉，使之相連的導電板轉動至合閘位置，此時自鎖裝置將隔離開關鎖定在合閘位置。

2、本型隔離開關可安裝于支柱、墻壁、天花板、橫架或金屬架上，也可以立裝、斜裝，但安裝位置應使觸刀打開時趨向下方。

主要技術參數

產品名稱：
GW9-20/630A隔離開關

型號：
GW9-20-630A

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
