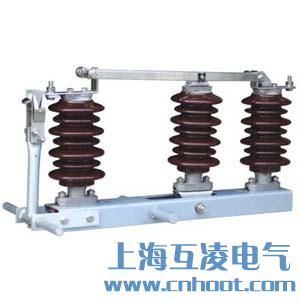

GW1-10隔離開關

產品名稱：GW1-10隔離開關
型號：GW1-10
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

GW1-10隔離開關是供戶外高壓電氣設備在無負載而有電壓的情況下分合電路之用。隔離開關是由三個完全相同的單極組成，它可以單極或三極使用，當三極使用時中間用管軸聯接。GW1-10戶外高壓隔離開關用CS8-1或CS8-5型等手力操動機構操動。

結構特點

隔離開關在安裝時由管子連桿將三極組成一整體，配用CS8-1或CS8-5型手動操作機構。每個單極隔離開關有一個單獨的鐵架，兩端安裝兩只支柱絕緣子，其上裝有觸頭。在鐵架中部有一轉軸,借助拉桿絕緣子使刀閘分合。

GW1-10型戶外單極防污高壓隔離開關的結構型式與GW1-10型隔離開關是一致的,不同的是將瓷瓶改為大小傘裙結構,既能防污,又能提高濕閃絡電壓。GW1-10開關是由三個單極組成的雙柱式戶外高壓隔離開關，開關為單向開啟式，它由底座、絕緣子、觸刀導向器及導電部分組成，每極有兩個支柱絕緣子分別固定在底座兩側，中間有拉桿絕緣子，拐臂及轉軸來打開或關合開關，該開關可配用防盜式操作機構，也可與普通型操動機構配用。

外形及安裝尺寸

主要技術參數

主要產品型號：GW1-10/200-6.3、GW1-10/400-12.5、GW1-10/630-20、GW1-10/1250-31.5

產品名稱：
GW1-10隔離開關

型號：
GW1-10

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://wuentyn.cn/GW1-10-70.html
