概述

FZW28-12/630戶外高壓真空負荷開關適用于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。

適用于變電站、工礦企業及城、農網作保護城、農網自動化配電網絡以及頻繁操作的場所。

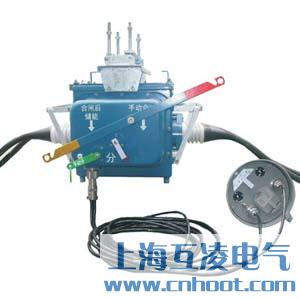

分界負荷開關由FZW28—12真空負荷開關和控制器兩大部分組成，通過航空插座及戶外密封控制電纜進行電氣連接。能可靠判斷檢測界內外的毫安的零序電流及相間斷路電流，可適宜不同中性點接地方式的配電系統。

型號及其含義

主要技術參數

外形及安裝尺寸

結構及特點

◆開關以具有卓越滅弧性能的真空管作為開斷元件，性能優越。

◆ 內部串聯的隔離斷口使整個開關具有較高的耐壓性能。與隔離斷口絕緣軸連接的開關分合閘指示器，可在開關外部清晰、準確地指示出開關分合狀態。

◆開關采用全絕緣，全密封結構，高壓部分、低壓控制回路和操作機構均密封在開關箱體內，箱體內充０表壓SF6氣體絕緣。開關主回路引出端子有絕緣電纜保護，確保開關具有十五年免維護的特性。

◆操作機構將彈簧儲能機構和具有自由脫扣裝置的電磁機構巧妙結合，使設備帶有手動/自動操作功能，開關操作更靈活。并保證了在失壓情況下，開關可靠分閘。

◆ 開關內部的三相貫穿型電流互感器，不但具有大電流保持，短路時保持合閘，防止開關誤跳的功能，還為下階段遙測電流量的采集作了預留。

◆開關采用懸掛式或座式安裝均可，使桿上安裝更方便靈活。

◆ 開關具有配電自動化的控制接口。加裝FDR后實現配電網饋線自動化和配電自動化的遙測、遙控、遙信與遙調。

常用型號：FZW28-12/630A、FZW28-12/630-20
