概述

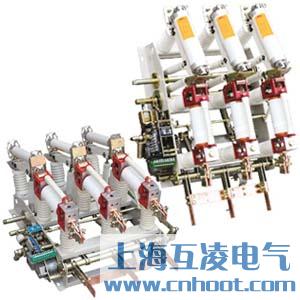

FZN21-12/630-20高壓真空負荷開關及組合電器適用于三相交流12kV、50Hz的配電系統中，具有結構緊湊、體積小、重量輕、壽命長、關合開斷能力強、安全可靠等優點，與熔斷器配合使用(簡稱組合電器)，可替代造價較高的斷路器，其操作和維護簡單方便。

本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流(FZN21-12DR/T125-31.5)可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。

型號及其含義

主要技術參數

使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；

2、海拔高度不超過1000m；

3、相對濕度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超過8度；

5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；

6、污穢等級：Ⅱ級；

7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

常用型號：FZN21-12/125-31.5、FZN21-12/200-31.5

結構特點

FZN21-12高壓真空負荷開關主要由框器、隔離開關(組合器的限流熔斷器在隔離開關上)、真空開關管、接地開關、彈簧操作機構等組成。

本產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構， 采用電動機(另配手動)彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關，接地開關之間互相聯鎖(機械聯鎖)，以防止誤操作。
