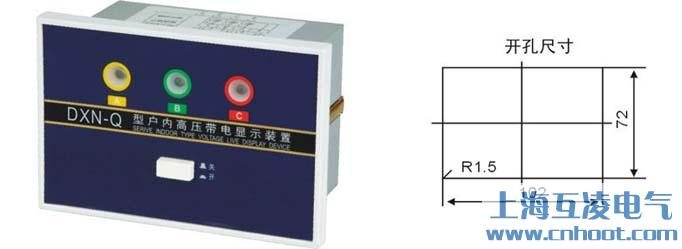

外形尺寸圖

簡介

DXN系列戶內高壓帶電顯示裝置（簡稱顯示裝置），適用于戶內額定電壓為3，6，10，35KV，頻率為50HZ的開關設備上，用以反映顯示裝置設置處高壓回路帶電狀況。

顯示裝置由傳感器與顯示器兩單元件組成，經用戶外加導線連接為一體。

顯示裝置中支柱絕緣子式傳感器可以與各類型高壓開關柜，隔離開關，接地開關等配套。

顯示裝置不但可以提示回路帶電狀況，而且還可與電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門。達到防止帶電合接地開關，防止誤入帶電間隔的目的。提高開關設備防誤性能。

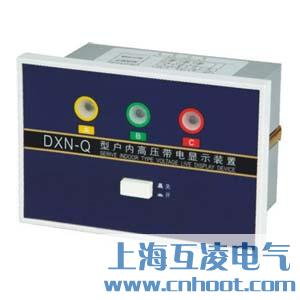

DXN-Q帶電顯示器工作原理

該裝置是利用高壓電場與傳感器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量，其工作原理框如圖1所示。 高壓帶電顯示閉鎖裝置由傳感器、顯示器二部分組成，傳感器共三支、分別對準“A、B、C”三相帶電體，與高壓帶電體無直接接觸，并保持一定的安全距離，它接受高壓帶電體電場信號，并傳送給顯示器進行比較判斷；

當被測設備或網絡帶電時，“A、B、C”三相指示燈亮，“操作”指示燈熄滅，且輸出強制閉鎖信號。

當被測設備或網絡不帶電時，“A、B、C”三相指示燈都熄滅，“操作”指示燈亮，同時解除閉鎖信號，可以進行設備操作。裝置采用分相控制，任何一相帶電時即閃光報警，并輸出強制閉鎖信號。

當顯示器失去控制電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態。顯示器上設有“自檢”功能，即可自動檢測傳感器和顯示器的各種功能模塊，在裝置發生任何故障時，“電源”指示燈長亮，“操作”指示燈不會亮，始終輸出強制閉鎖信號，保持閉鎖狀態。
