ZW8-12/630真空斷路器原理

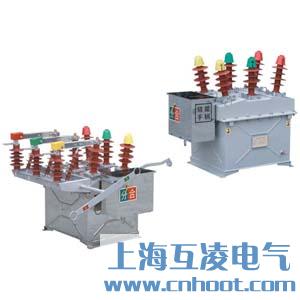

ZW8-12/630戶外高壓柱上真空斷路器是額定電壓為12KV的新型戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料，絕緣可靠，防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲鱾?cè)邊加裝隔離開關，形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器，增加了可見隔離斷口，并具有可靠的聯鎖操作。根據用戶要求，可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器，自備操作電源，是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置，內置均可。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

主要用途

ZW8-12/630戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離；自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。

使用條件

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

本系列常用產品有：ZW8-12/630A、ZW8-12/1250

ZW8-12型號及其含義

技術參數

外形及安裝尺寸
