簡介

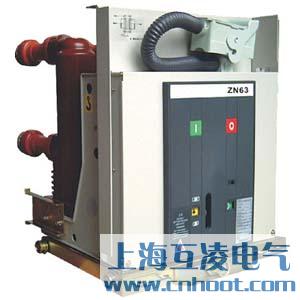

ZN63A-12/1250戶內高壓真空斷路器即VS1-12/1250戶內高壓真空斷路器，系三相交流50Hz額定電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

型號及其含義

環境要求

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

主要技術參數

外形及安裝尺寸

性能及特點

在正常使用條件下，符合斷路器的技術參數范圍內，就可保證安全、可靠地運行于相應電壓等級的電網中。高壽命機械壽命30,000次，滿容量短路電流開斷次數50次，在工作電流范圍內可進行頻繁的操作或多次開斷短路電流；

高可靠性 適用于各種特性的重合閘操作；

全工況 采用立式的絕緣筒防御各種特殊環境的影響；

免維護 采用固體絕緣結構——集成固封極柱；

功能齊全、多種用途 可以固定式安裝，也可移開式使用，還可安裝于框架上使用；

標準化設計 互換性好、通用性強，特別適用于KYN28(GZS1)使用。

其他型號：ZN63A-12/630、ZN63A-12/1000、ZN63A-12/1600、ZN63A-12/2000、ZN63A-12/2500、ZN63A-12/3150
