概述

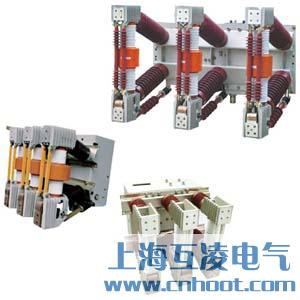

ZN12-12戶內真空斷路器適用于12KV-35KV三相交流50Hz電力系統中,本斷路器來弧室為瓷質結構,采用縱向磁場觸頭，具有體積小，開斷時產生的擴散電弧電流在觸頭上分布一致，不會出現局部熔融現象，還具有低電弧能量電壓（20-200V）及低截流值（4-15A），并配有高可靠性的操作機構。 本斷路器采用DYT-1型彈簧儲能式機構，可用交流儲能支直流操作，也可以用手動操作。本斷路器采用了特殊的觸頭材料，使滅弧室開斷能力較高，并具有很長的電壽命。

環境要求

1.主回路采用復合絕緣，體積小，節省空間，而且能有效保護真空滅弧室受沖擊和碰撞的影響。

2.真空滅弧室選用國內一流廠家，同時能根據用戶要求安裝國內外進口的真空滅弧室。

3.可配KYN28A-２4中置柜。

4.額定電流630-3150A，額定短路開斷電流20kA-31.5kA，產品的型號頒發證書和型號使用證書齊全。

5.機械壽命20000次。

6.通過電容器投切電容試驗，無重燃現象。

7.能滿足電壓12KV海拔4500米高原型地區使用。

常用型號如下：ZN12-12/1250-31.5、ZN12-12/1600-31.5、ZN12-12/2000-31.5、ZN12-12/630-20

產品優點

本斷路器結構簡單、開斷能力強、壽命長、操作功能齊全無爆炸危險、維修簡單，適用于發電廠、變電站等配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。

主要技術參數

外形及安裝尺寸
