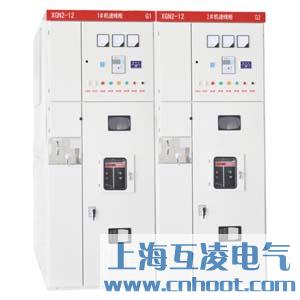

XGN2-12高壓開關柜概述

XGN2-12箱型固定交流金屬封閉開關設備（簡稱“開關設備”），適用于額定電壓為3.6—12kV、50Hz, 額定電流630A—3150A三相交流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之幣?？蓾M足各種類型發電廠、變電站(所)及工礦企業的使用要求。

本產品符合國家標準GB3906《3—35kV交流金屬封閉開關設備》、IEC60298《交流金屬封閉開關設備和控制設備》、及DL/T402、DL/T404標準，達到“五防”閉鎖要求。

XGN2-12高壓開關柜主要特點

本開關柜為金屬封閉箱型結構，柜體骨架由C型材和G型材組裝而成，柜內用銅板分隔成斷路器室、母線室，電纜室，繼電器室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。根據柜體布置，前上部為繼電器室內部可安裝繼電器。門上可裝設信號繼電器，指示儀表，信號燈，轉換開關安裝于操作小室，后上部為母線室，后下部為電纜室、可方便地進行接線，前面為斷路器室，方便了開關柜的檢修，防護等級劉P2X。

1，柜內不采用任何形式的相間，相對的絕緣隔板。相間，相對的空氣絕緣距離大于125mm，柜內均采用較大爬距的支持絕緣子(或套管)、使開關柜具有較高的絕緣強度和絕緣穩定性。

2，采用旋轉式隔離開關，該隔離開關在分斷位置時旋轉導體接地，即在帶電體(主母線)和被隔離導體(如斷路)之間形成“金屬分隔”(即兩個對地接口)，這時帶電體只可能發生相間或相對地放電，而不致波及隔離導體、從而保證了檢修人員的安全。

3，電纜接線端頭距地面600-800mm，便于電纜的制作安裝和監測維護。電纜室與電纜溝之間采用塔型橡膠圈封閉，以防潮濕及小動物通過電纜溝進入柜內。

4、主開關，隔離開關、接地開關及柜門之間的聯鎖機構均采用強制性機械閉鎖方式，產品滿足“五防”功能要求。隔離開關、主開關的傳動操作設計與機械聯鎖裝置統籌考慮，使用機械聯鎖裝置結構簡單、動作可靠。
