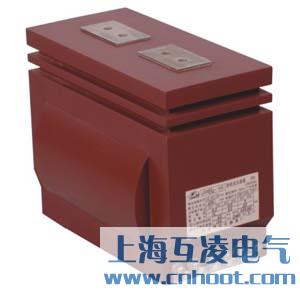

LZZBJ12-10A電流互感器

產品名稱：LZZBJ12-10A電流互感器
型號：LZZBJ12-10A
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LZZBJ12-10A電流互感器的作用

LZZBJ12-10A電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。
本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。
外絕緣爬電比距滿足Ⅱ級污穢等級要求。
產品執行GB1208—97《電流互感器》標準。

LZZBJ12-10A電流互感器參數

額定電壓 10kV 50Hz
額定絕緣水平一次對二次及地 11.5／42／75kV
二次之間及地3kV 2min
額定二次電流 5A或1A
測量級儀表保安系數 ≤10
局部放電水平附和GBl208—1997視在放電量≤20PC

額定一次電流(A)	準確級組合	額定輸出(VA)				準確限值系數	短時熱電流(KA有效值)	動穩定電流(KA峰值)
		0.2S	0.2	0.5	10P
20-200	0.2S/10P 0.2/10P 0.5/10P	15	15	20	30	10	200I1n	500I1n
300							45	110
400				30	40		50	120
500							63	130
600
800
1000
1200
1500		20	20	40	60		80	140
2000
2500							100	180
3000
3150

LZZBJ12-10A電流互感器校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

電流互感器額定電壓不小于裝設點線路額定電壓。

LZZBJ12-10A電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

產品名稱：
LZZBJ12-10A電流互感器

型號：
LZZBJ12-10A

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://wuentyn.cn/LZZBJ12-10A-468.html
