概述

SF6氣體具有優越的絕緣與滅弧性能，SF6電器是目前性能最好的電器，在國內外、SF6高壓電器已成為公認的發展方向。

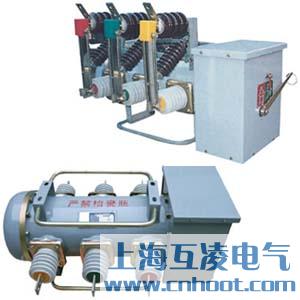

LW3-12/630ⅠⅡⅢ型戶外高壓六氟硫斷路器(以下簡稱“ⅠⅡⅢ型斷路器”)是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器。其滅弧室采用自能旋弧滅弧原理，操動機構分(Ⅰ型)手動儲能彈簧操動機構。 (Ⅱ型)電動機儲能彈簧操動機構，(Ⅲ型)直流電磁操動機構叁種，各種操動機構均與斷路器本體完善地組合成一個整體。

型號及含義

環境條件

環境溫度：上限+40度，下限-40度；

海拔高度不超過1000m；

風壓不超過700Pa(風速不大于35m/s)；

地震烈度不超過8度；

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

結構特點

• 開斷性能優良，燃弧時間短，電壽命長，滿容量開斷30次不檢修，不更換SF6氣體

• 絕緣性能優良

• 零表壓下可開斷額定電流

• 機械可靠性高，可用于頻繁操作的場所

• 可加裝進線隔離刀

• 結構簡單，體積小，不檢修周期長

• 工程造價低廉，無火災危險,而且可以大大提高配電系統的可靠性

主要技術參數

外形及安裝

戶外安裝方式示意圖

常用產品型號：LW3-12/400、LW3-12/630A
