- 產品名稱：LMZJ1-0.5電流互感器
- 型號：LMZJ1-0.5
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LMZJ1-0.5電流互感器原理
LMZJ1-0.5電流互感器主要用于戶內母排澆注式低壓電流互感器，供額定電壓為0.5kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器，其安裝方法采用底板固定安裝方法。案例：銘牌上顯示穿1匝變比就是200/5, 穿2匝變比就是100/5, 穿4匝變比就是50/5, 穿5匝變比就是40/5, 穿8匝變比就是25/5, 穿10匝變比就是20/5, 穿20匝變比就是10/5

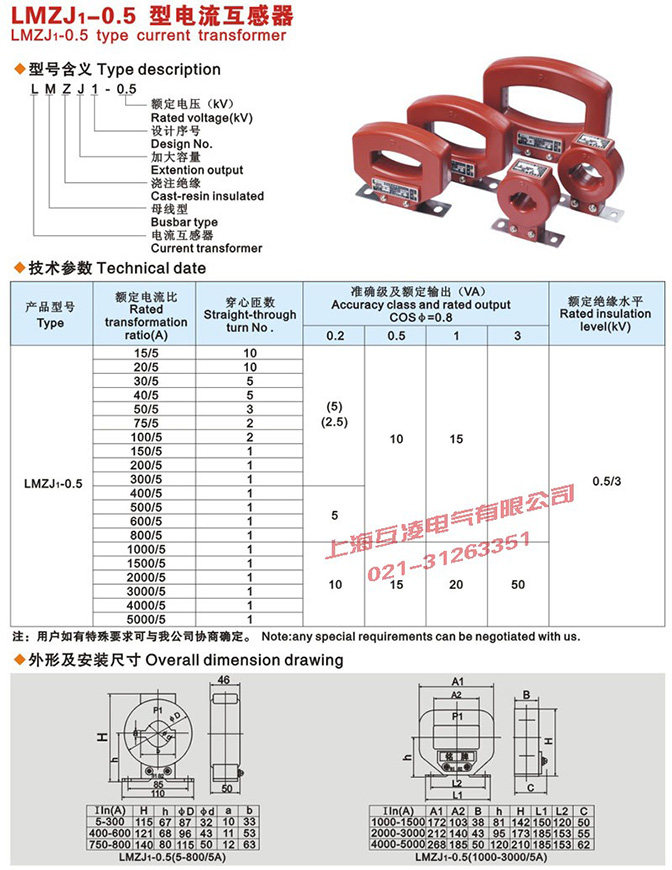

LMZJ1-0.5電流互感器參數
準確級 ：0.5級
額定電壓 ：0.5KV
額定一次電流 ：5-3000A
額定二次電流 ：5A
額定負荷 ：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象
| 型號 | 電流比(A) | 穿心匝數(匝) | 額定負荷(VA) | ||
| 0.2級 | 0.5級 | 0.5S級 | |||
| LMZJ1-0.5 | 30 | 5 | 5－3.75 | 5－3.75 | 5－3.75 |
| 50 | 3 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 75 | 2 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 100 | 2 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 150 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 200 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 250、300 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 400、500 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 600－1200 | 1 | 10－3.75 | 10－3.75 | 10－3.75 | |
| 1500－2500 | 1 | 15－3.75 | 15－3.75 | 15－3.75 | |
| 3000 | 1 | 20－3.75 | 20－3.75 | 20－3.75 | |
LMZJ1-0.5電流互感器工作條件
1、安裝地點的海拔不超過1000m；
2、周圍空氣溫度不超過+40。C，且其24h內的平均溫度值不超過+35。C，周圍空氣溫度的下限為-5。
3、最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，最高不超過80%;
4、安裝在無爆炸及易燃的危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);
5、安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5°;
6、安裝地點不受陽光直接輻射，無雨雪侵襲及嚴重霉菌存在。
結構特征

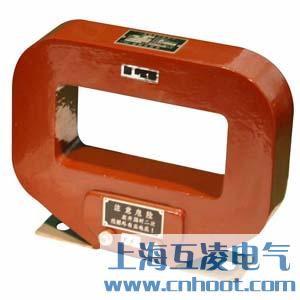

本型互感器為澆注絕緣母線式，鐵心上繞有二次繞組，下部有底座，供固定安裝之用。
- 產品名稱：
LMZJ1-0.5電流互感器
- 型號：
LMZJ1-0.5
