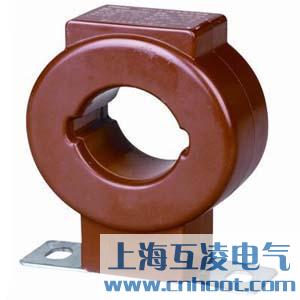

LMZ1-0.5電流互感器的作用

一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級； 所用鐵芯經過高真空熱處理，性能優良，精度穩定； 外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀； 安裝方便，可采用彎片固定，壓盤固定； 結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式 性能符合GB1208-1997《電流互感器》技術標準。

LMZ1-0.5電流互感器適用范圍

LMZ1-0.5電流互感器為母線式、澆注絕緣、戶內型電流互感器，適用于額定頻率為50HZ，電壓為0.5KV及以下的交流線路中，作為測量電流、電能及繼電保護之用。

標準與認證

國家標準 ：GB 1208-2006；認證證書 ：CMC浙制03820196

LMZ1-0.5電流互感器特點

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成。

LMZ1-0.5電流互感器參數

準確級 ：0.5級
額定電壓 ：0.66KV
額定一次電流 ：5-3000A
額定二次電流 ：5A
額定負荷 ：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。

使用環境條件

LMZ1-0.5主要場所 ：戶內
環境溫度 ：-5～+40℃
環境濕度 ：相對濕度不大于80%
海拔 ：不超過1000m
大氣條件 ：無嚴重影響互感器絕緣的污穢及侵蝕性和爆炸性介質。

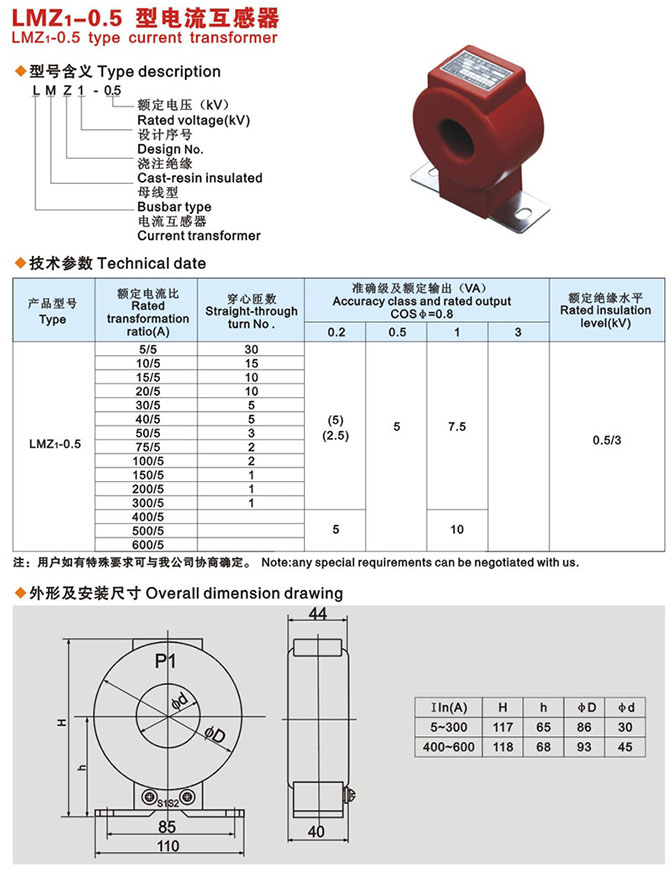

LMZ1-0.5電流互感器參數

注意事項

互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
