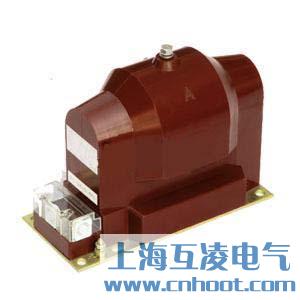

JDZX16-6Q,JDZX16-3Q電壓互感器

產品名稱：JDZX16-6Q,JDZX16-3Q電壓互感器
型號：JDZX16-6Q,JDZX16-3Q
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

JDZX16-6Q,JDZX16-3Q電壓互感器原理

JDZX16-6Q,JDZX16-3Q電壓互感器為單相環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓3kV、6kV、10kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

JDZX16-6Q,JDZX16-3Q電壓互感器參數

型號	電壓比（V）	準確級次	極限輸出VA	額定絕緣水平
JDZX16-3Q（等同于UNE）	3000/√3/100√3/100√3	0.5/6P	600	3.6/25/40
JDZX16-6Q（等同于UNE）	6000/√3/100√3/100√3	0.5/6P	600	7.2/32/60
JDZX16-10Q（等同于UNE）	10000/√3/100√3/100√3	0.5/6P	300/300	12/42/75

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

產品名稱：
JDZX16-6Q,JDZX16-3Q電壓互感器

型號：
JDZX16-6Q,JDZX16-3Q

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://wuentyn.cn/JDZX16-6Q,JDZX16-3Q-532.html
