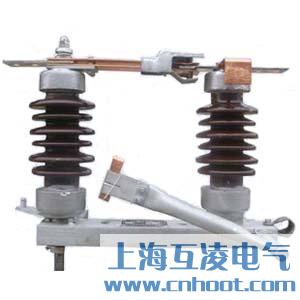

GW4-17.5隔離開關
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：GW4-17.5隔離開關
- 型號：GW4-17.5
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
概述
GW4-12系列戶外隔離開關適用裝置在戶外交流50HZ、額定電壓分別為12KV電力系統中，供線路在有電壓、無負載時作為開合電路之用。產品符合GB1985及其他相關標準要求。
型號及其含義
使用環境條件
1、海拔不超過1000M；
2、環境溫度上限為40℃，下限-25℃；
3、風速不超過35m/s；
4、不得有導電或化學腐蝕氣體以及火災；
5、爆炸危險的場所；
6、地震烈度不超過8度。
結構及其特點
隔離開關由底座、絕緣支柱及導電部分以及操動機構等組成。每極有兩個支柱，每個支柱上端各裝有導電閘刀，兩部分閘刀觸頭接觸處在兩支術的中柱的中間部位。支柱的下端各裝有軸承套，在操動機構的帶動下，可使閘刀作水平旋轉90°，從而達到分合閘之要求。隔離開關為單極型，也可通過連桿將三極連接成能夠聯動的三極型式。配用CSII型或CS17型手動機構操作。其中CS17用于帶接地的裝置的隔離開關。（可據需要配電動機構）從上述結構簡介中不難看出，本隔離開關結構合理，操動靈活自如；可單極，也可三極使用，安裝方便；觸刀開距大，絕緣安全可靠。還可根據用戶需要，不接地或配裝單邊接地或雙接地均可。

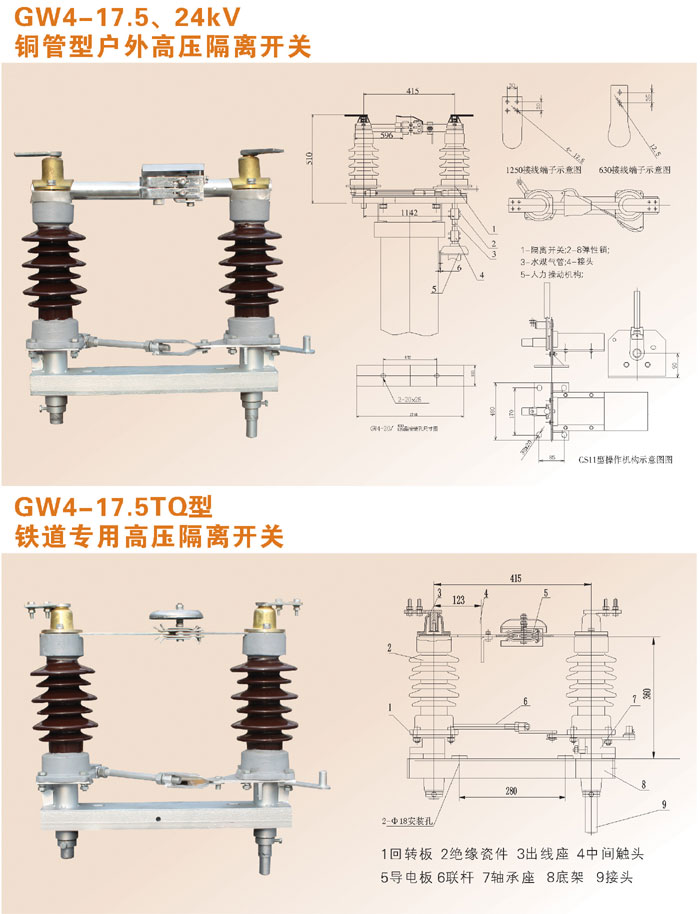

結構圖
主要技術參數
- 產品名稱：
GW4-17.5隔離開關
- 型號：
GW4-17.5
