概述

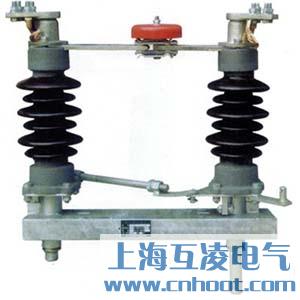

GW4-15/400A戶外高壓隔離開關是用于三相交流50Hz的戶外高壓電氣設備，供線路在有電壓無負載的情況下進行分合，以及對被檢修高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，也可用于開合小的電容或電感電流。在閘刀處于正常分閘位置時，可提供一個符合安全要求的絕緣距離。廣泛使用于35-220kV變電站。

主要產品：GW4-15/400、GW4-15/630A、GW4-15/1000A、GW4-15/1250A等

結構圖

主要技術參數(shù)

主要結構及特點

1、隔離開關為雙柱水平旋轉式，由底座、支柱絕緣子、接線座、左右觸頭裝配、接地刀等部分組成。

2、采用滾動軸傳動，操作省力，轉動靈活，開合自如。

3、產品有不接地、單接地、雙接地三種方式，主軸與接地之間有可靠的機械連鎖，從而保證其安全。

4、配用CJ2自動操動機構或CS-17G手動機構等，可附裝電磁鎖。操作機構上的定位裝置， 能保證觸頭與靜觸頭處于正確的接觸位置或分斷位置。
