AG-0.66戶內全封閉塑殼式低壓電流互感器原理

AG-0.66型系列電流互感器是為適應新型低壓成套配電裝置的要求，結合實際使用情況，在原有0.66kV母線式塑殼絕緣電流互感器的基礎上改進設計的，耐受型塑殼絕緣全封閉式戶內型產品，其結構新穎、外形美觀、耐受性能良好，適用于空間較小的抽屜式開關柜或其它型式開關柜中，在額定頻率為 50～60Hz、額定電壓為0.66kV及以下的電力系統(tǒng)中作電流、電能測量及繼電保護用。

AG-0.66型低壓電流互感器的作用

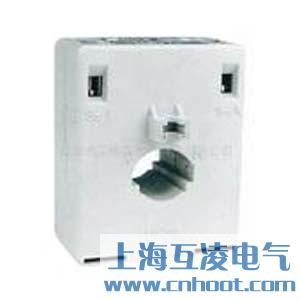

本型號電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線通過用。

特別提醒：當一次電流通過時，二次回路不得開路，否則有高壓產生。

AG-0.66系列電流互感器參數(shù)

1.額定一次電流：30~5000A；

2.額定二次電流：5A或1A；

3.額定電壓：0.66kV ；

4.計量準確級次：0.2S、0.5S、0.2、0.5

5.負荷的功率因素：COSΦ=0.8（滯后）等

使用條件

海拔高度不超過1000米

周圍環(huán)境溫度不高于+40攝式度,不低于-5攝式度

周圍空氣的相對濕度不大于85%(20攝式度)

安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質。
